在铸造生产中，砂眼缺陷是导致工件报废或性能下降的主要原因之一。针对砂眼的修补技术中，耐磨堆焊焊丝修补法因其高效性、高结合强度及优异的耐磨损性能，成为工业领域广泛采用的核心工艺。本文将从耐磨堆焊焊丝选型、操作流程、效果对比及行业应用等角度展开分析，为铸造企业提供技术参考。
一、砂眼的特性与耐磨堆焊焊丝修补的适用性
1. 砂眼的形成与危害
砂眼是铸造过程中因气体及杂质残留、型砂脱落或金属液冲刷形成的孔洞缺陷，常见于工件表面或内部。其危害包括：
力学性能下降：砂眼区域易形成应力集中点，导致工件断裂风险增加。
密封失效：液压阀体、泵壳等工件可能因砂眼导致泄漏。
外观缺陷：影响产品合格率，增加返工成本。
2. 耐磨堆焊焊丝修补的独特优势
相较于传统焊补或填充修复，耐磨堆焊焊丝修补具有以下特点：
高结合强度：熔融金属与基体冶金结合，修复区强度接近母材。
耐磨损性：焊丝合金成分（如高铬、碳化钨）可显著提升修复区域的耐磨寿命。
适用范围广：适用于中低碳合金等多种材质。
二、耐磨堆焊焊丝的类型与选型指南
1. 常用耐磨堆焊焊丝分类
|
类型
|
主要成分
|
适用场景
|
特性
|
|
高铬合金焊丝
|
Cr 、C
|
耐磨耐冲击工件（如破碎机齿板等）
|
硬度高（HRC 55-60），抗冲击性强
|
|
碳化钨焊丝
|
WC颗粒+镍基合金
|
高温耐磨件（如轧辊、模具）
|
耐高温（800℃+），耐磨性极佳
|
|
马氏体钢焊丝
|
Mn、Mo、Ni合金
|
高应力磨损件（如齿轮、轴类）
|
高韧性，抗疲劳性能优异
|
2. 选型原则
材质匹配：焊丝成分需与工件基材相近。
工况要求：高温环境通常选择含有铬，钼等合金元素的焊丝，冲击载荷较高的环境通常选择高碳高铬合金焊丝。
三、耐磨堆焊焊丝修补砂眼的关键操作步骤
1. 预处理阶段
缺陷清理：使用角磨机或电钻彻底清除砂眼内的残砂、氧化物，扩孔至可见金属光泽。
预热处理（针对铸铁等脆性材质）：预热至200-300℃，避免焊接热应力导致裂纹。
2. 焊接参数设置
电流选择：根据焊丝直径调整。
焊接方式：短弧焊或脉冲焊，减少热输入。
层间温度控制：多层焊时温度不超过预热温度，防止过热变形。
3. 焊后处理
缓冷措施：铸铁件需包裹保温棉缓慢冷却，防止脆化。
机械加工：打磨修复面至平整，必要时进行车削或铣削。
四、耐磨堆焊焊丝修补效果对比分析
1. 性能测试数据
|
指标
|
传统焊补（422焊条）
|
耐磨堆焊焊丝修补（高铬合金焊丝）
|
|
结合强度（MPa）
|
300-350
|
450-500
|
|
硬度（HRC）
|
20-25
|
55-60
|
|
耐磨性（磨损量）
|
0.15g/小时
|
0.03g/小时
|
2. 经济性对比
返修成本：耐磨堆焊焊丝单价较高，但修复寿命延长3-5倍，综合成本更低。
效率提升：单次焊接即可完成修补，减少返工频率。
五、行业应用案例与效果验证

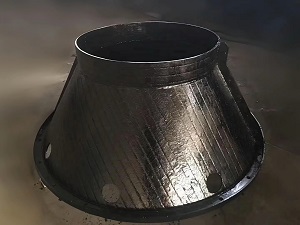

案例1：矿山机械破碎机齿板修复
问题：高锰钢齿板表面砂眼导致磨损加速，使用寿命缩短30%。
方案：采用高铬铸铁耐磨堆焊焊丝分层堆焊。
效果：修复区硬度达HRC 58，耐磨性提升2倍，设备维护周期延长至6个月。
案例2：铸件砂眼修复
问题：铸件表面出现砂眼
方案：选用耐磨堆焊焊丝（雷公LQ605Z）进行堆焊修补。
效果：经修补后，铸件尺寸恢复，成型良好，表面无明显缺陷。
六、注意事项与质量控制
裂纹预防：铸铁件需严格预热和缓冷，避免急冷开裂。
气孔控制：焊接前确保工件干燥，使用气体介质保护焊接区域。
无损检测：修补后采用渗透探伤（PT）或超声波检测（UT）验证无隐性缺陷。
七、总结
耐磨堆焊焊丝修补技术通过材料科学与工艺优化的结合，为铸造砂眼缺陷提供了高效、持久的解决方案。其核心优势在于：
性能提升：修复区力学性能与耐磨性优于传统方法；
经济性：减少工件报废率，延长设备使用寿命；
灵活性：适用于复杂工况与多材质工件。
以上内容由耐磨堆焊焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
