钎焊

    钎焊时母材不熔化，故钎接接头的热影响区一般不会形成白口铸铁组织，有利于改善接头的加工性，是其明显的优点。但钎接时若灰铁母材的加热温度超过820“C(灰铸铁奥氏体化转变的最低温度)，则快冷情况下仍可能产生部份马氏体或贝氏体组
织。

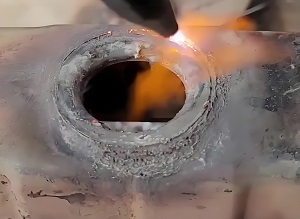

    常用的铸铁钎焊热源为氧-乙炔火焰。由于钎焊是靠扩散过程完成的，故对灰铁钎焊前的准备工作的要求比电弧焊、气焊高，需将焊件表面的氧化物、油污去除得很干净，并露出金属光泽由于氧乙炔火焰温度较低，且钎焊前需将母材加热到一定温度，故钎焊的生产效率不高，主要用于加工面的缺陷焊补由于银基焊料昂贵，而锡铅基焊料强度低，故铸铁焊补主要应用铜基焊料。灰口铸铁钎焊时所应用焊料一般为黄铜焊料.
