作为天津雷公焊接材料有限公司自主研发的埋弧堆焊药芯焊丝，LM414N 凭借其独特的合金设计和工艺性能，在连铸辊、热轧辊等高负荷设备修复领域建立了显著优势。其核心价值在于通过低碳高氮合金体系和精准的焊接工艺匹配，实现了高温耐磨性能与抗裂性的完美平衡。以下从材料特性、工艺优势及应用价值三个维度展开分析：
一、材料特性：高温环境下的性能标杆
1、低碳高氮合金体系
LM414N 以氮元素替代部分碳元素，形成独特的 Fe-Cr-Ni-Mo-N 合金体系。这一设计带来三重突破：
抗晶间腐蚀能力提升：氮的引入抑制了碳化物沿晶界析出，从根本上消除了传统 Cr13 系焊丝常见的点状腐蚀和微裂纹；
高温强度优化：在 800℃工况下，熔敷金属仍能保持 42-50HRC 的硬度，较普通马氏体不锈钢焊丝硬度保留率提高 20% 以上；
韧性与耐磨性协同：氮元素增强了固溶强化效果，使堆焊层冲击功达到 15J 以上（常温），同时耐磨粒磨损性能提升 30%。
2、精准的化学成分控制
通过多合金配比，LM414N 实现了：
抗氧化性能：在 600-900℃长期服役时，表面形成致密的 Cr₂O₃氧化膜，阻止氧原子扩散，氧化速率较普通焊丝降低 50%；
热疲劳抗性：铁素体 - 马氏体双相组织有效缓解热应力集中，在 10 万次冷热循环后仍无明显裂纹。
二、工艺优势：全流程质量管控的技术壁垒
1、低应力焊接工艺适配性
层间温度精准控制：建议层间温度≤250℃，配合 270-360A 焊接电流、26-27V 电压及≤180mm/min 焊接速度，可将焊接应力降低 40% 以上；
无裂纹堆焊保障：采用明弧焊工艺，熔池流动性优异，配合专用焊剂 ，脱渣性良好，成型美观，避免了未熔合等缺陷。
2、全位置焊接性能优化

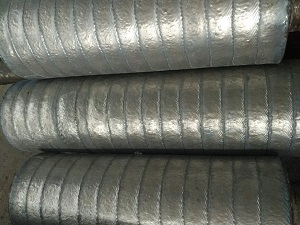

焊丝干伸长度在 25-35mm 范围内仍能保持电弧稳定，特别适合辊类部件复杂曲面的堆焊修复。某钢铁企业应用案例显示，Φ800mm 连铸辊采用 LM414N 堆焊后，表面粗糙度 Ra≤6.3μm，无需二次机加工即可直接装机。
三、应用价值：从修复成本到设备寿命的全面革新
1、连铸辊修复的黄金标准

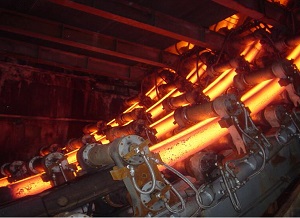

扇形段辊道专用方案：针对连铸机扇形段辊道承受的高温（800-1000℃）、水冷循环及机械冲击复合载荷，LM414N 堆焊层寿命较传统焊丝提升 2-3 倍，单辊修复周期从 3 个月延长至 8 个月；
典型案例：唐山某钢铁集团采用 LM414N 修复连铸辊后，轧制吨位从 12 万吨 / 辊提升至 35 万吨 / 辊，年减少停机时间超 200 小时。
2、热轧设备修复的突破
在热轧工作辊堆焊中，LM414N 通过梯度硬度设计（过渡层 HRC38-42，工作层 HRC42-50），有效缓解了热疲劳裂纹扩展。某热轧厂应用后，辊面剥落缺陷发生率从 15% 降至 2% 以下，单辊磨削量减少 40%。
全行业适用性延伸
3、除冶金行业外，LM414N焊丝在以下领域亦表现出色：（具体需结合实际工况分析）
水泥立磨辊套：针对 300-500℃工况，堆焊层耐磨粒磨损性能较普通焊丝提升 50%，寿命从 6 个月延长至 12 个月；
矿山机械锤头：在冲击磨损环境中，熔敷金属通过形变强化机制，表面硬度可动态提升至 55HRC，抗剥落能力显著优于高铬铸铁堆焊层。
四、技术壁垒：从材料到工艺的系统性创新
1、冶金结合强化技术
通过焊丝配方优化，LM414N 与 50CrNiMo、9Cr2Mo 等母材的结合强度≥450MPa，远超行业标准（350MPa）。微观金相显示，堆焊层与母材界面形成 0.05-0.1mm 的扩散过渡区，有效抑制了剥离风险。
2、抗回火稳定性设计
在 550℃高温回火处理后，LM414N 熔敷金属硬度保留率达 95% 以上（普通焊丝仅 80%），特别适合需焊后热处理的精密部件修复。
3、绿色制造优势
焊丝生产过程中采用无氟化物造渣体系，焊接烟尘排放量较传统焊丝降低 30%，符合欧盟 RoHS 指令要求。
五、结语
天津雷公 LM414N 的技术突破，本质上是材料设计、工艺优化与应用场景深度融合的成果。其通过低碳高氮合金体系解决了高温耐磨与抗裂性的行业性矛盾，以精准的焊接参数匹配实现了修复成本与设备寿命的最优平衡。对于钢铁、水泥、矿山等依赖高价值设备的行业，LM414N 不仅是一款高性能焊接材料，更是提升产线可靠性、降低综合运营成本的战略性选择。随着工业 4.0 对设备智能化运维的要求日益提升，这类兼具技术领先性与经济实用性的产品，将成为推动制造业高质量发展的重要基石。
以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
|
