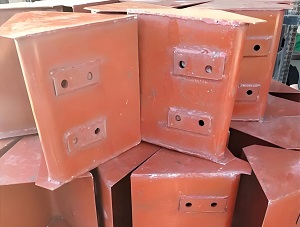

提升机料斗作为物料输送系统的核心部件，长期承受矿石、煤炭等物料的冲击与摩擦，磨损问题直接影响设备寿命与生产效率。采用耐磨焊丝进行堆焊修复是延长料斗寿命的关键技术，其质量保障需从选材、工艺到检测全流程把控。

一、科学选材：匹配工况的“耐磨铠甲”

      1、工况分析先行：根据物料硬度（如铁矿、石灰石）、冲击强度及工作温度，选择适配的焊丝类型。高铬铸铁系焊丝适用于中等冲击磨损，碳化钨系焊丝则适合强冲击、高磨损环境。

      2、焊丝性能验证：关注焊后硬层韧性、抗裂性及与母材的结合强度，避免单纯追求高硬度导致堆焊层剥落。

二、工艺控制：焊接参数的“精准配方”

      1、预热与层温管理：针对母材厚度与碳当量，合理设定预热温度，堆焊过程中控制层间温度，防止冷裂纹产生。

      2、焊接手法规范：采用分段退焊、多层多道焊工艺，减少热应力集中；控制焊道搭接量（建议30%-50%），确保耐磨层均匀连续。

三、焊前处理：质量保障的“隐形防线”

      1、表面清洁：彻底清除料斗基体表面的油污、锈蚀及疲劳层，必要时进行喷砂处理，增强焊材与母材的冶金结合。

      2、缺陷预处理：对料斗原有裂纹、气孔等缺陷进行打磨或挖补，避免堆焊后缺陷扩展。

四、焊后检测：性能达标的“三重保险”

      1、目视检测：检查堆焊层表面是否平整，无气孔、夹渣、未熔合等明显缺陷。

      2、无损检测：采用渗透探伤或超声波检测，排查微观裂纹等隐蔽缺陷。

      3、耐磨性验证：通过现场试运行观察初期磨损形态，或取样进行实验室磨损试验（如橡胶轮磨耗测试）。

五、应用案例：某矿山料斗堆焊实践

      某铁矿破碎车间对提升机料斗采用碳化钨复合焊丝进行堆焊修复，通过优化焊接电流（较常规降低10%-15%）与行走速度，堆焊层硬度稳定在HRC58-62，使用寿命较原基体提升3倍以上，年维修成本下降40%。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑    咨询电话：18202593233
