在矿山机械、工程设备及冶金行业，耐磨焊丝焊接工艺凭借其高效修复特性，成为延长易损件使用寿命的核心技术。本文将系统阐述该工艺的操作要领及注意事项，为技术人员提供可落地的操作指南。

一、工艺特性与设备选型

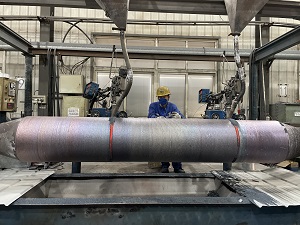

      耐磨焊丝焊接属于堆焊工艺范畴，通过熔覆高硬度合金层实现表面强化。推荐选用数字化逆变焊机，其稳定的电流输出特性可有效保障熔敷金属与基体的结合强度。对于复杂工件的修复作业，建议配置可调节角度的自动送丝装置，确保焊道均匀覆盖。

二、操作控制要点

1、焊前处理阶段

      彻底清除待焊区域的油污、氧化层及疲劳层，采用角磨机加工出30°-45°坡口。对于厚度超过50mm的基体材料，需进行200-250℃预热处理，特别注意大体积工件的整体温度均衡。

2、参数匹配原则

      采用平焊位置作业时，保持焊丝与工件呈80°-85°夹角。电弧长度控制在熔滴直径的1.2-1.5倍，通过观察熔池流动状态调整行走速度。多层焊接时需严格控制层间温度，避免晶粒粗化。

3、焊后处理规范

      完成焊接后立即覆盖保温材料缓冷，对于高碳钢基体建议进行低温回火处理。使用硬度计检测时，确保检测点距离熔合线3mm以上，避免基体材料对检测结果的影响。

三、典型问题解决方案

1、气孔缺陷预防

      重点检查气体纯度是否达到99.99%标准，调整保护气流量至10-15L/min范围。在潮湿环境作业时，需提前对焊丝进行100℃烘干处理。

2、裂纹控制策略

      优化焊道排布方式，采用交错式焊道设计降低应力集中。对于高硬度合金焊丝，适当降低单道熔敷量，采用多层薄焊道工艺。

四、行业应用实例

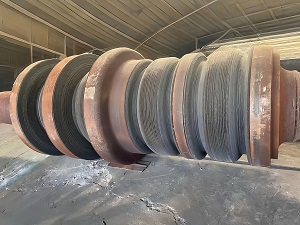

      某水泥厂立磨辊套修复项目中，采用高铬耐磨焊丝配合脉冲焊接工艺，使修复周期缩短40%，设备连续运转时间提升至8000小时。在港口抓斗刃口强化工程中，通过优化焊道排布方式，使耐磨层使用寿命延长3倍以上。

      本工艺特别适用于冲击磨损工况下的设备修复，通过科学的工艺控制，可显著提升修复质量。建议企业建立焊接工艺评定体系，定期开展操作人员技能培训，将工艺优势转化为实际经济效益。随着智能焊接设备的发展，该技术正向自动化、精密化方向持续升级，为工业设备维护领域带来新的技术突破。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑    咨询电话：18202593233
