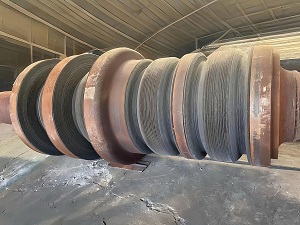

堆焊成型作为表面强化与零件修复的核心工艺，其技术特性直接影响着焊接构件的服役性能。该工艺通过熔融金属的逐层堆积形成特定几何形状，在此过程中产生的冶金反应与物理变化对焊接质量产生多维影响。

一、冶金结合状态的决定性作用

      堆焊层与基材的冶金结合质量是决定焊接成败的首要因素。当热输入量不足时，焊材与母材无法形成有效的原子间结合，界面处易出现未熔合缺陷。这种微观缺陷在交变载荷作用下会扩展为宏观裂纹，导致堆焊层剥落。在高温合金堆焊过程中，控制电弧穿透深度与熔池流动形态是确保冶金结合的关键。

      金属熔覆过程中的气体保护效果直接影响堆焊层致密性。惰性气体纯度不足会导致熔池中氮、氧含量超标，形成气孔与夹杂物。某汽轮机叶片修复案例显示，保护气体含水量超标0.02%即造成堆焊层出现蜂窝状气孔群。

二、热力耦合效应的双重影响

      焊接热循环引发的残余应力场具有时空分布特性。熔池凝固时的体积收缩受到周边冷金属约束，产生拉应力峰值可达材料屈服强度的70%。这种应力分布不均易引发焊接变形，在修复机床导轨时，线性变形量超过0.15mm/m即会影响导轨运行精度。

      多层堆焊时的热积累效应改变材料相变过程。不锈钢表面堆焊时，层间温度超过150℃会引发敏化现象，晶界处析出碳化铬导致耐蚀性下降。通过层间强制冷却可将敏化区域宽度控制在0.5mm以内。

三、工艺控制的动态平衡

      焊接参数协同控制是保证成型质量的基础。送丝速度与行走速度的比值决定熔敷率，比值偏差超过15%会导致熔深波动。采用自适应控制系统可实时调整参数，将熔宽波动控制在±0.8mm范围内。

      焊道排布策略影响结构整体性能。相邻焊道重叠量不足30%易产生应力集中，重叠量超过50%则会导致热影响区重叠。某水轮机转轮修复采用45°交错排布方式，使残余应力分布均匀性提升40%。

      堆焊成型质量的控制本质上是对能量输入与材料响应的精确调控。通过建立工艺参数与质量指标的映射关系，结合在线监测技术，可实现对冶金缺陷的主动预防。未来发展方向在于构建智能化的工艺决策系统，实现焊接质量从经验控制向模型预测的跨越。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
