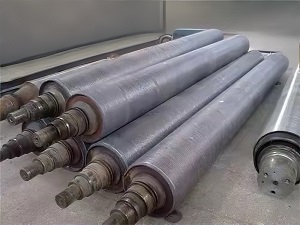

在工业生产中，夹送辊作为重要的机械设备部件，广泛应用于钢铁、有色金属加工等行业。由于其工作环境复杂，常受到物料的摩擦、挤压以及高温等因素影响，容易出现磨损，因此采用耐磨焊丝进行堆焊来提高其耐磨性能和使用寿命十分常见。而控制堆焊层的硬度，对于夹送辊能否在恶劣工况下稳定运行至关重要。

一、焊丝成分选择是基础

      合金元素对硬度的关键影响：耐磨焊丝中的合金元素是决定堆焊层硬度的核心要素。碳元素在其中扮演着重要角色，适量增加碳含量，可促使堆焊层中形成更多的硬质碳化物，如碳化铬（Cr₇C₃）、碳化钼（Mo₂C）等，这些碳化物硬度极高，能够显著提升堆焊层的硬度。然而，碳含量并非越高越好，过高的碳含量会导致堆焊层韧性降低，在承受冲击载荷时容易产生裂纹。在夹送辊堆焊中，通常会将碳含量控制在一个合理范围，以兼顾硬度和韧性需求。

      铬元素也是提升堆焊层硬度的关键元素。它不仅能与碳结合形成高硬度碳化物，还能增强堆焊层的抗氧化性和耐腐蚀性。当铬含量在一定范围内增加时，堆焊层的硬度和耐磨性会得到有效提升。一般来说，对于夹送辊堆焊，含铬量在 12% - 25% 的耐磨焊丝较为常用。

      根据工况精准选材：夹送辊的工作工况差异较大，不同的物料、温度、压力等条件对堆焊层硬度有着不同要求。在钢铁热轧生产线中，夹送辊需要承受高温、高压以及炽热钢坯的摩擦，此时应选用含有高铬、钼等合金元素的耐磨焊丝。这些合金元素形成的硬质相，能够在高温下依然保持较高的硬度，有效抵抗钢坯的磨损。而在有色金属加工行业，如铝型材挤压生产线，夹送辊面临的主要是软质金属的摩擦，但对表面光洁度要求较高，可选用含有适量镍、铜等元素的耐磨焊丝，在保证一定硬度的同时，提高堆焊层的抗粘附性能，减少有色金属在辊面的粘附，从而保证产品质量。

二、焊接工艺参数是关键

      焊接电流与电压的调控：焊接电流和电压直接影响焊接过程中的热输入量，进而对堆焊层硬度产生显著影响。热输入过大，会使堆焊层的晶粒长大，硬度降低；热输入过小，则可能导致焊接不充分，堆焊层质量不佳。在夹送辊堆焊时，需要根据焊丝直径、母材材质以及堆焊层的设计要求，精确调整焊接电流和电压。

      焊接速度的精准把握：焊接速度同样对堆焊层硬度有着重要影响。较快的焊接速度可减少热输入，使堆焊层冷却速度加快，从而细化晶粒，提高硬度。但焊接速度过快，可能会出现未熔合、气孔等缺陷。在实际操作中，要根据焊接电流、电压以及堆焊层的厚度要求，合理选择焊接速度。

      焊接层数与道数的优化：采用多层多道焊工艺，可使堆焊层的硬度更加均匀。每一层的焊接相当于对前一层进行了一次热处理，能细化晶粒，改善组织性能。但过多的焊接层数和道数会导致热输入累积，使堆焊层硬度下降。对于夹送辊堆焊，通常根据堆焊层的设计厚度来确定焊接层数，每层厚度控制在 3 - 5mm，每道宽度控制在 10 - 15mm，这样既能保证堆焊层的硬度均匀性，又能避免热输入过多对硬度的不利影响。

三、焊后处理是保障

      热处理工艺的应用：焊后热处理是调整堆焊层硬度和性能的重要手段。回火处理是常用的方法之一，它能消除堆焊层的残余应力，改善组织性能，在一定程度上调整硬度。对于硬度较高、韧性较差的堆焊层，可采用低温回火（150 - 250℃）处理，既能保持较高的硬度，又能提高韧性，使夹送辊在承受冲击载荷时不易开裂。对于一些对硬度要求相对较低，但需要良好加工性能的堆焊层，可采用退火处理，降低堆焊层硬度，便于后续的机械加工。

      在使用耐磨焊丝堆焊夹送辊时，通过合理选择焊丝成分、精确调控焊接工艺参数以及科学进行焊后处理，能够有效控制堆焊层的硬度，满足夹送辊在不同工况下的使用要求，提高其耐磨性能和使用寿命，为工业生产的高效稳定运行提供有力保障。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
