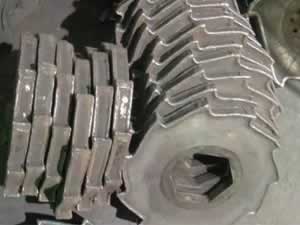

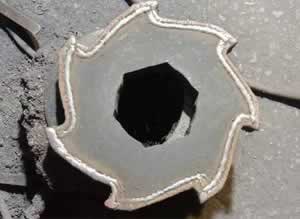

在使用耐磨焊丝堆焊撕碎机刀片时，控制硬度至关重要，它直接影响刀片的耐磨性与使用寿命。可以从以下几个关键方面着手：

1. 焊丝选择

成分匹配：

      焊丝的化学成分是决定堆焊层硬度的关键因素。不同类型的耐磨焊丝含有不同比例的合金元素，如铬（Cr）、钼（Mo）、钒（V）、钨（W）等。例如，高铬焊丝能形成硬度极高的碳化铬硬质相，大幅提高堆焊层的耐磨性和硬度；含钼焊丝则可增强堆焊层的强度和韧性，同时对硬度有一定提升。应根据撕碎机刀片的具体使用工况和对硬度的要求，选择合适化学成分的焊丝。

质量把控：

      选择质量可靠的焊丝产品，确保焊丝化学成分均匀、杂质含量低。优质焊丝能保证堆焊过程的稳定性和堆焊层性能的一致性，避免因焊丝质量问题导致硬度波动。建议选择知名品牌、有良好市场口碑且经过严格质量检测的焊丝。

2. 焊接工艺参数调节

焊接电流：

      电流大小直接影响焊丝的熔化速度和堆焊层的熔深。一般来说，电流增大，焊丝熔化加快，熔深增加，堆焊层厚度可能增加，但过高的电流会使堆焊层过热，晶粒粗大，导致硬度下降。应根据焊丝直径和刀片材质，合理选择焊接电流，通常在保证焊接质量的前提下，尽量采用较小电流，以获得细晶粒组织，提高硬度。

焊接速度：

      焊接速度决定了单位时间内堆焊层的受热程度和焊缝的形状。速度过快，可能导致堆焊层厚度不均匀，熔合不良，影响硬度；速度过慢，则会使堆焊层过热，降低硬度。需根据焊接电流和焊丝特性，调整合适的焊接速度，使堆焊层既能充分熔合，又不过度受热，以保证硬度。

电弧电压：

      电弧电压主要影响电弧的长度和稳定性。合适的电弧电压能确保焊接过程稳定，使堆焊层表面平整，与母材良好结合。电压过高，电弧拉长，热量分散，可能导致堆焊层硬度不均匀；电压过低，电弧不稳定，易产生未熔合等缺陷。需根据焊接设备和焊丝类型，调节到合适的电弧电压值。

3. 母材处理

表面清理：

      撕碎机刀片母材表面的油污、铁锈、氧化皮等杂质会影响堆焊层与母材的结合强度，并可能导致堆焊层出现气孔、夹渣等缺陷，进而影响硬度。堆焊前必须彻底清理母材表面，可采用机械打磨、化学清洗等方法，确保表面清洁、无杂质。

预热处理：

      对于一些高硬度、高碳或合金含量较高的母材，堆焊前进行适当预热能有效降低堆焊层的冷却速度，减少焊接应力，防止出现裂纹，并有助于获得均匀的硬度。预热温度需根据母材材质和厚度确定，一般在 100 - 300℃之间。

4. 堆焊层数与厚度控制

层数规划：

      堆焊层数过多，会使后续堆焊层对前一层的热影响加剧，导致整个堆焊层组织粗大，硬度下降。应根据对刀片硬度和耐磨性的要求，合理规划堆焊层数。在满足硬度和耐磨性能的前提下，尽量减少堆焊层数。

厚度控制：

      堆焊层厚度也会影响硬度。过厚的堆焊层内部应力较大，易出现裂纹，且可能因冷却不均匀导致硬度不一致。一般来说，堆焊层厚度控制在 3 - 5mm 较为合适，既能保证足够的耐磨性能，又能维持较好的硬度均匀性。

5. 焊后热处理

消除应力退火：

      堆焊后，堆焊层内部存在较大的焊接应力，这可能导致刀片在使用过程中出现变形或裂纹，影响硬度和使用寿命。进行消除应力退火处理，可有效降低焊接应力，稳定组织，提高硬度均匀性。退火温度一般在 550 - 650℃之间，保温时间根据刀片尺寸和堆焊层厚度确定。

回火处理：

      回火处理能使堆焊层中的马氏体组织分解，析出弥散分布的碳化物，从而提高堆焊层的韧性和硬度。回火温度和时间需根据堆焊层的化学成分和硬度要求进行调整，通常回火温度在 200 - 500℃之间，回火次数可根据实际情况确定，一般为 1 - 2 次。

6. 硬度检测与质量控制

过程检测：

      在堆焊过程中，定期对堆焊层进行硬度检测，可采用便携式硬度计进行现场检测。通过及时检测，能发现硬度异常情况，如硬度偏差过大或不均匀等问题，以便及时调整焊接工艺参数，保证堆焊层硬度符合要求。

成品检测：

      堆焊完成后，对刀片整体进行全面的硬度检测，按照相关标准或技术要求，对不同部位进行多点测量，确保硬度值在规定范围内。对于硬度不符合要求的刀片，分析原因并采取相应措施进行补救，如重新堆焊、调整热处理工艺等。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
