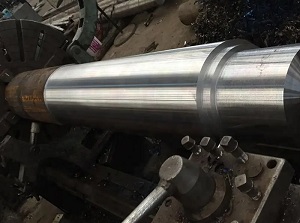

辊道辊堆焊焊丝—LM392

一、主要特征

1、堆焊后的耐磨层性能具有具有优异的高温韧性和耐磨损性能且焊缝成型美观，易脱渣。

2、具有良好的机械加工性能，可进行车削加工。

3、可应用在42Crmo,60CrNnMo或近似级别的母材。

4、应用广泛，可用于除磷辊，轴脖，辊道辊，柱塞以及其它类似工况。

二、包装规格

焊丝直径：3.2-4.0mm   50KG/盘

三、焊接过程参数

1、焊接电流、电压：电流I=420A 电压：U=32-33V

2、干伸长：30-40mm

3、焊接速度：550mm/min

4、道间错位量：20-30%，即搭接量：70-80%

5、层间温度：250℃-300℃，可用火焰或在线电炉保持这一温度

四、焊接厚度

建议单边焊接10-30毫米，单层厚度控制在2.5-3毫米。

五、熔覆金属化学成分

六、焊后冷却及回火工艺

1、焊后处理：将焊接后的辊道辊放置在电热炉或缓冷坑内使其缓慢冷却，建议将其冷却到室温后（辊面温度最好不超过40度）再进行回火。

2、回火升温及保温温度：以50℃/h的速度升温到350℃后再进行保温。

3、回火保温时间：根据电炉功率、辊子质量和炉子保温效果确定保温的时间，且需要保证辊子温度均匀上升到保温温度，为确保将工件热透，待到达规定温度后继续保温5分钟。

4、回火冷却：辊子在电热炉内冷却至100℃以下再进行空冷。

5、保温方式：建议采用循环风非直接辐射电炉，或者辊子在慢速转动中保温。

以上内容由耐磨药芯焊丝生产厂家天津雷公焊接材料有限公司编辑   咨询电话：18202593233

返回首页
