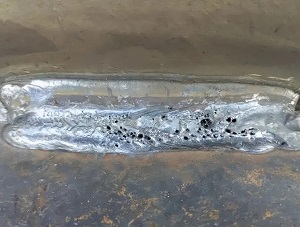

核心警示：氮气孔是保护失效的典型标志！ 其独特的密集表面孔特征，暴露气体保护系统存在致命漏洞，必须立即阻断空气侵入链。
一、 氮气孔的“身份证”——3大不可混淆的特征
      识别维度                   氮气孔                    氢气孔（对比）                    球形气孔（对比）
      分布位置           焊道表面密集群孔        热影响区皮下针孔                      熔池中部孤立孔
                         (直径0.5-2mm密集蜂窝状) (需探伤发现的发丝状)                   (规则球形)
      孔壁状态              内壁氮化发蓝                晶界撕裂痕                               光滑洁净
      触发条件          保护气中断＞3秒必现     高强钢未预热后热                          焊丝受潮
现场速判法：磨平堆焊层表面后，若出现蓝灰色密集孔群，即可确诊氮气孔！
二、 氮气孔四大形成根源——空气入侵的“四扇破窗”
1、保护气体失守
      氩气/CO₂纯度不足（氮含量＞0.005%即高危）
      气流量过低（＜15L/min时抗风能力锐减）
      输气管路漏气（接头老化、冻堵）
2、焊枪操作陷阱
      喷嘴距工件＞20mm（空气卷入熔池）
      焊枪倾角＞30°（保护气罩偏移）
      更换焊丝时未在熔池预留保护气
3、环境强风侵袭
      风速＞2m/s击穿气盾（常见于露天作业）
      车间横向气流（天车移动、风扇直吹）
4、母材预污染
      氮化层未磨净（如渗氮模具返修）
      喷砂残留氮化硅颗粒（高温分解释氮）
三、 高发场景风险分级——氮气孔“重灾区”地图
      场景                                空气入侵点                                危险指数
不锈钢大电流喷射过渡    熔池面积大，需更高气流量                  ★★★★☆
  钛合金自熔焊                  250℃以上吸氮剧烈                          ★★★★★
   铝合金堆焊                     氮在铝中溶解度突变                         ★★★★
   管道仰焊位                     气体上浮逸散加速                             ★★★★
  机器人长焊缝                   焊枪姿态偏移累积                             ★★★☆
四、 氮气孔防治“三重装甲”体系——从根源封杀空气
第一重：气体系统堡垒化
      气体纯度：氩气≥99.995%（钛/锆要求99.999%）
      动态防护：
      起弧前预送气＞3秒，熄弧后延迟＞5秒
      大电流焊接增加30%气流量
      管路监控：每日用皂液检漏，加装电加热防冻
第二重：焊枪操作铁律
      喷嘴高度≤15mm（1.5倍喷嘴直径）
      最大倾角≤20°，采用推枪焊接
      更换焊丝时保持熔池在气罩覆盖下
第三重：环境隔离方案
      风速＞1m/s时启用防风棚
      钛合金焊接：拖罩+背面氩气联合保护
      渗氮件返修：表面磨削＞1mm去除氮化层
五、 氮气孔返修黄金法则
      表面磨除：角磨机彻底清除孔群区（至金属光泽）
      气体升级：返修区改用99.999%高纯氩
补焊参数：
      电流降低10%（减少熔池扰动）
      焊速提高15%（缩短空气暴露时间）
      熔池监控：专人持辅助气枪吹扫补焊区
禁忌：未查明漏气点直接返修 → 氮气孔必然复发！
六、结语
氮气孔是保护气防线的溃堤警报，其蜂窝状表面孔是空气入侵的铁证。根治之道在于：
纯度锁氮源、焊枪筑气盾、环境御气流
“每一次焊枪起弧，都是与十万分之五氮含量的赛跑”——守住气体纯净度，方能焊出无瑕层。

      以上内容由耐磨焊丝厂家天津雷公焊接材料有限公司编辑 咨询电话：18202593233
