辊压机的堆焊修复方案是确保其长期稳定运行的重要措施。以下是一个全面的辊压机堆焊修复方案：
一、修复前准备
1.设备检查：
对辊压机进行全面检查，确定磨损部位和磨损程度；检查辊面的圆度误差和两辊直径误差，确保在允许范围内。
2.材料准备：
选择合适的堆焊材料，如奥氏体+铁素体双相组织的焊接材料、高强度过渡层材料以及专用的辊压机辊面耐磨堆焊焊条等。确保焊条质量符合标准，并按要求进行烘干和保存。
3.工具准备：
准备碳弧气刨、砂轮、车床等清理工具；准备直流或交流电焊机，确保功率满足要求。
二、辊面处理
1.去除残留硬层及裂纹：
使用碳弧气刨对辊面进行彻底清理，去除残留硬层、裂纹、粉尘和铁锈等；确保辊面露出金属光泽，无杂质残留。
2.预热：
对辊子进行焊前预热，预热温度一般为150℃±10℃；预热有助于减少焊接应力和裂纹的产生。
三、堆焊修复
1.打底层堆焊：
使用奥氏体+铁素体双相组织的焊接材料焊接打底层，厚度不小于两层；打底层能有效阻止辊面裂纹向母材延伸，保护辊压机母材。
2.过渡层堆焊：
焊接高强度过渡层材料，形成平缓的外圆面；过渡层能抵抗较高的拉应力和压应力，起到缓冲作用。
3.耐磨层堆焊：
使用专用的辊压机辊面耐磨堆焊焊条进行堆焊；耐磨层厚度不小于8mm，以保证辊子的使用寿命；堆焊时，注意测量辊体尺寸及圆度，确保达到要求。
4.花纹处理：

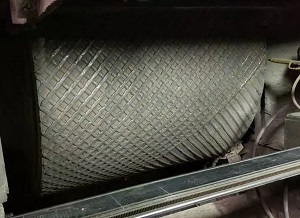

根据需要，在耐磨层上堆焊花纹，如横条纹、菱形花纹等；花纹能增加辊子扒料力度，提高挤压效率，同时提高辊体耐磨性。
四、焊后处理
1.缓冷：
堆焊完成后，让辊子自然缓冷，避免产生裂纹。
2.检测与验收：
对堆焊后的辊面进行检测，确保无裂纹、夹渣等缺陷；进行必要的尺寸和圆度测量，确保满足要求。
3.试运行：
在修复完成后，进行试运行，观察辊压机的运行状态和堆焊部位的表现。
五、注意事项
1.安全操作：
在整个修复过程中，严格遵守安全操作规程，确保人员和设备安全。
2.质量控制：
对堆焊材料、焊接工艺和焊后处理等环节进行严格的质量控制，确保修复质量。
3.维护保养：
修复完成后，定期对辊压机进行维护保养，延长其使用寿命。
综上所述，辊压机的堆焊修复方案需要综合考虑设备检查、材料准备、辊面处理、堆焊修复、焊后处理以及注意事项等多个方面。通过科学的修复方案和严格的操作规范，可以确保辊压机的长期稳定运行。
|
